Morsa Fissa Idraulica

caratteristiche tecniche

Attrezzatura di alta qualità

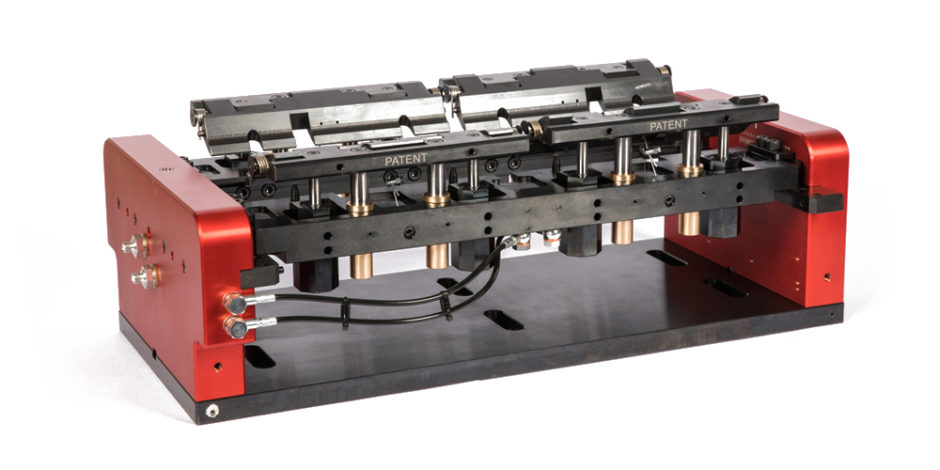

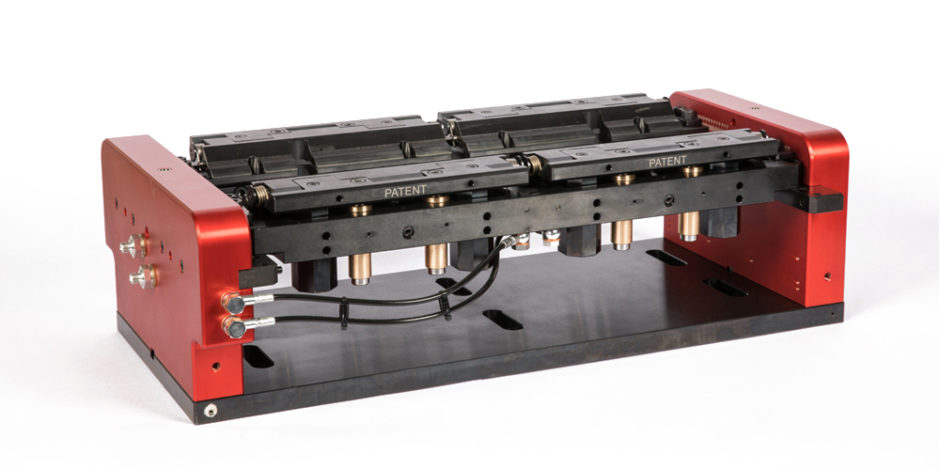

La Morsa Fissa Idraulica (M.F.I.) MAITO è un’attrezzatura di alta qualità e precisione che può essere installata su qualsiasi Macchina Utensile a CNC (M.U.) e Macchina Laser (LASER) in commercio e la compatibilità del suo PLC con il CNC delle Macchine, permette una facile interfacciabilità e gestione del processo di comunicazione tra la Macchina e la Morsa. La M.F.I. MAITO potrà essere installata sia autonomamente che combinata con il Magazzino Alimentatore Automatico (M.A.A.) MAITO consentendo, in questa ultima ipotesi, di automatizzare completamente un processo di lavorazione organizzabile su 24H e senza presidio.
La M.F.I. MAITO è stata studiata per poter lavorare lastre piane e le caratteristica fondamentali e distintive sono rappresentate dal serraggio idraulico e dal sistema di staffe brevettate.

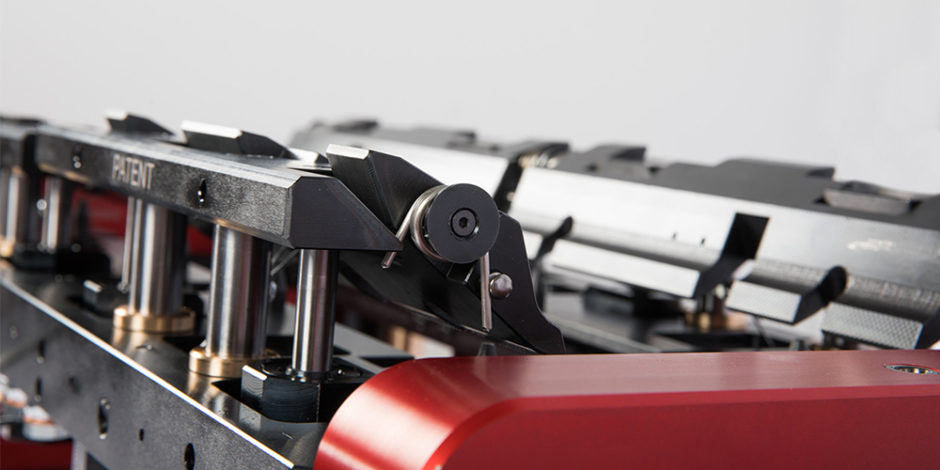

La centralina utilizzata per il serraggio idraulico permette di raggiungere forze di serraggio fino a 1400Kgf sull’intera lastra riducendo così drasticamente la vibrazione e risonanza del materiale. Questo consente al cliente di poter spingere la lavorazione scegliendo velocità di avanzamento o taglio laser senza perdere in qualità e rugosità superficiale nel caso di uso di M.U. e qualità e rugosità del profilo di taglio nel caso di utilizzo di LASER. Il sistema di snodo brevettato delle staffe della M.F.I. MAITO è un’altra peculiarità molto innovativa e consente alle staffe stesse, durante l’operazione di apertura, di allargarsi e rendere agevole l’introduzione delle piastre direttamente dall’alto verso il basso e viceversa.

Con la M.F.I. MAITO è possibile eseguire la lavorazione delle lastre sia a secco che in presenza di fluidi lubro-refrigeranti senza incorrere in nessun tipo di problema o causare danni alla Morsa stessa grazie al sistema idraulico e alla resistenza delle tenute.

  • Morsa idraulica fissa lavorazione lastra
  • Morsa idraulica fissa lavorazione metalli
  • Morsa idraulica fissa lavorazione lastre metalliche

Versione attualmente prodotta:
Special

Combinazioni della M.F.I. nella versione SPECIAL

Il M.F.I. MAITO nella versione SPECIAL permette di poter serrare e lavorare lastre delle dimensioni sotto indicate a seconda del modello che verrà scelto. Le dimensioni nella quale potrà essere proposta sono:

Lastra spessore 20mm

 MFI500/20/200   Per lastre Lunghezza MAX 500mm
Per lastre Larghezza da 40mm a MAX 200mm
 MFI600/20/200 Per lastre Lunghezza MAX 600mm
Per lastre Larghezza da 40mm a MAX 200mm
  MFI670/20/200 Per lastre Lunghezza MAX 670mm
Per lastre Larghezza da 40mm a MAX 200mm

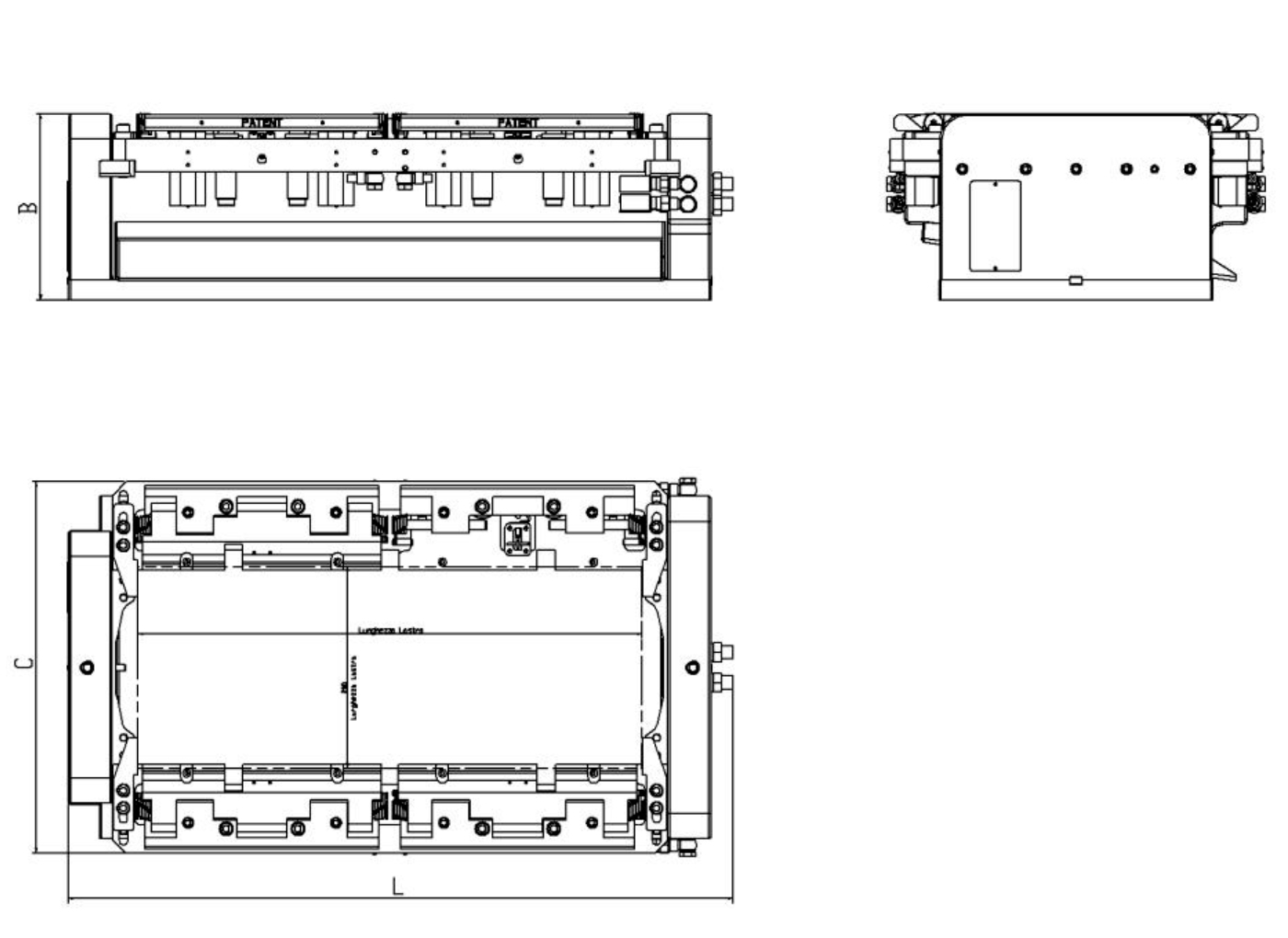

Ingombri versione SPECIAL

Versione per lastra 200mm

 B= 185mm
 C= 369mm

L = 660mm  per MFI500

L = 760mm  per MFI600

L = 830mm  per  MFI670
